선택한 원의 중심선 그려주기

파 일 명 : CenterLine.lsp



기     능 : 선택한 원의 중심선 그려주기



명 령 어 : CL1



사 용 법 : >> Select circle :   중심선을 그려줄 원을 선택합니다.



선택한 원의 중심선을 그려줍니다.



출처 : https://zwcad.co.kr:48193/SupportBoard3/4635



CL1 (1).lsp

다운로드



오토캐드 2018 이후 버전의 중심표식 및 중심선 넣기

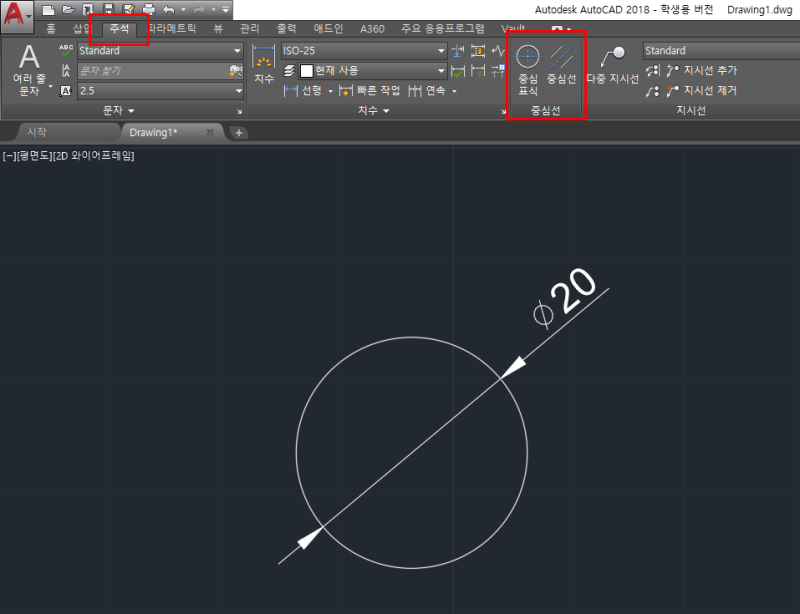

오토캐드 2018버전이후에서는 아래 그림과 같이 주석 명령에 중심선 탭이 생기고 중심표식과 중심선이라는 메뉴가 생겼습니다. 사용법 역시 아주 간단합니다.







​

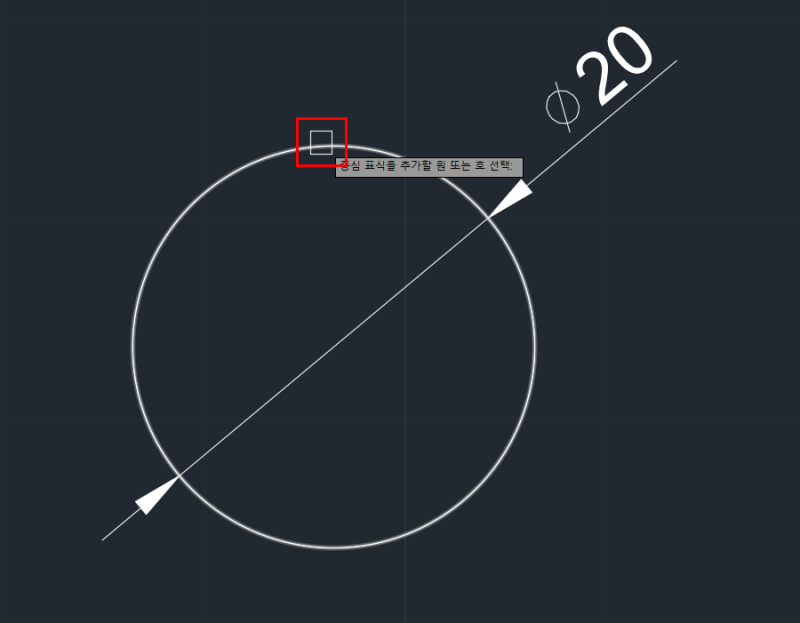

원일 경우는 중심표식 아이콘을 클릭하거나 명령어 CENTERMARK(단축키 : CM)를 입력후 엔터를 치고 원의 일부를 선택합니다.



​

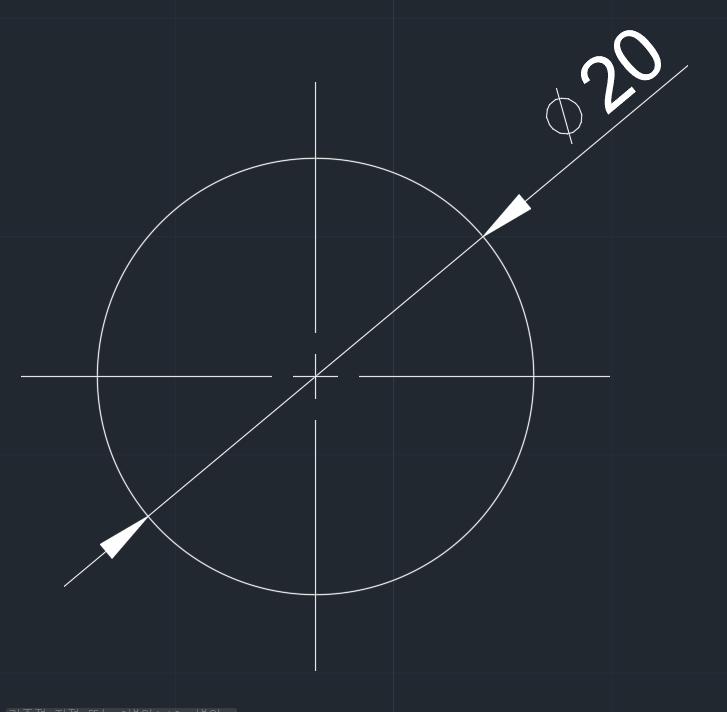

원을 클릭과 동시에 십자형태의 중심표식이 생기게 됩니다. 선의 종류역시 CENTER2로 변경되며 원의 바깥쪽으로 연장되는 선의 길이는 3.5로 고정되어 있습니다.
